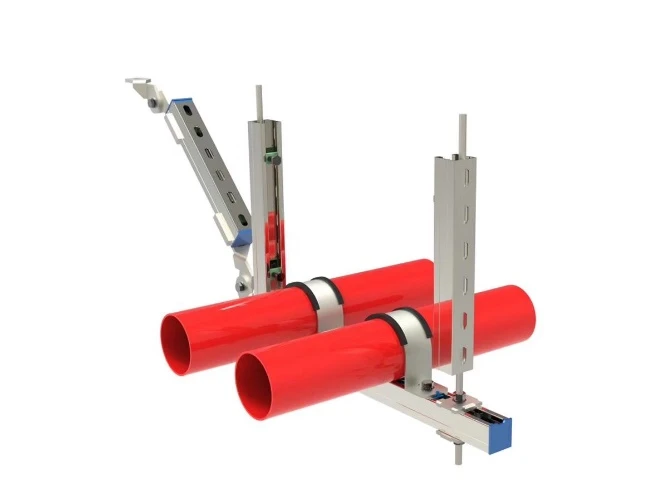

মাল্টি-পাইপ লেটারাল সিসমিক ব্রেস

প্যারামিটার

স্ট্যান্ডার্ড স্পেসিফিকেশন / বর্ণনা

প্রাথমিক উপাদান

Q235B কার্বন ইস্পাত / গরম-ডিপ গ্যালভানাইজড স্টিল

শেয়ার করা চ্যানেল (পার্শ্বিক)

ভারী একক বা ডাবল চ্যানেল, সাধারণ: 41mm x 41mm x 2.5mm বা 82mm x 41mm x 2.5mm (পিছনে-থেকে-পিছনে)

ব্রেসিং সদস্য

চ্যানেল ব্রেস (41x41x2.5 মিমি) বা ভারী থ্রেডেড রড (M16, M20)

পাইপ ক্ল্যাম্প সিস্টেম

সিসমিক লাইনিং, অ্যাডজাস্টেবল স্পেসিং সহ মডুলার বা স্বতন্ত্র অ্যাডজাস্টেবল ক্ল্যাম্প

সংযোগ ব্যবস্থা

বর্ধিত সমস্ত-থ্রেড রড, ভারী-ডিউটি ​​টি-বোল্ট, রিইনফোর্সড ব্র্যাকেট এবং লকিং নাট

ডিজাইন লোড (পার্শ্বিক)

সাধারণ পরিসর: 8 kN ~ 40 kN (মোট পাইপের ওজন, পরিমাণ এবং বিন্যাসের উপর ভিত্তি করে গণনা করা হয়)

সমর্থিত পাইপের সংখ্যা

স্ট্যান্ডার্ড ডিজাইন: 2 ~ 6 সমান্তরাল পাইপ (কাস্টমাইজযোগ্য)

পাইপ সেন্টার ব্যবধান

ন্যূনতম সামঞ্জস্যযোগ্য কেন্দ্র দূরত্ব: 150 মিমি এর চেয়ে বড় বা সমান (পরিষেবার অ্যাক্সেসের জন্য প্রস্তাবিত)

জারা সুরক্ষা

স্ট্যান্ডার্ড হট-ডিপ গ্যালভানাইজিং (গড় দস্তা আবরণ 85μm এর চেয়ে বেশি বা সমান)
